说明：本文采算科技主要先容CV 弧线中峰电流与扫描速率呈线性变化的含义，说明名义限定、吸附限定、赝电容孝敬、扩散限定和 b 值分析之间的关系。

2026美加墨世界杯中国认证平台

峰电流和扫速是什么？

峰电流 ip是 CV 弧线中某个氧化峰或复原峰达到峰顶时的电流值，反应该电位隔壁电荷升沉最赫然的响应强度。

扫描速率 v是电位变化的速率，单元常见为 mV s-1。当 v 改换时，电极界面资历反应的工夫也改换，因此峰电流会随扫速变化。ip-v 关系常用于判断反应受名义流程限定照旧扩散流程限定。

要是峰电流与扫速 v 呈线性关系，常说明参与反应的物种主要甩掉在电极名义或近名义区域，电流大小与单元工夫内被扫描到的名义位点数目告成关连。

若峰电流与 v1/2 呈线性关系，则更接近半无尽扩散限定，反应物需要从溶液体相向电极名义扩散。辩认 ip ∝ v 和 ip ∝ v1/2，是扫速分析中最基础的判断。

峰电流分析要成立在兼并电位窗口、兼并电极面积、兼并负载量和兼并基线惩处范例上。要是扫速升高时峰位权贵偏移、峰形变宽或配景电流快速抬升，峰顶电流可能不再只代表贪图反应。线性关系特意旨的前提，是峰的包摄和基线惩处保执一致，不然拟合后果会混入电容配景或副反应孝敬。

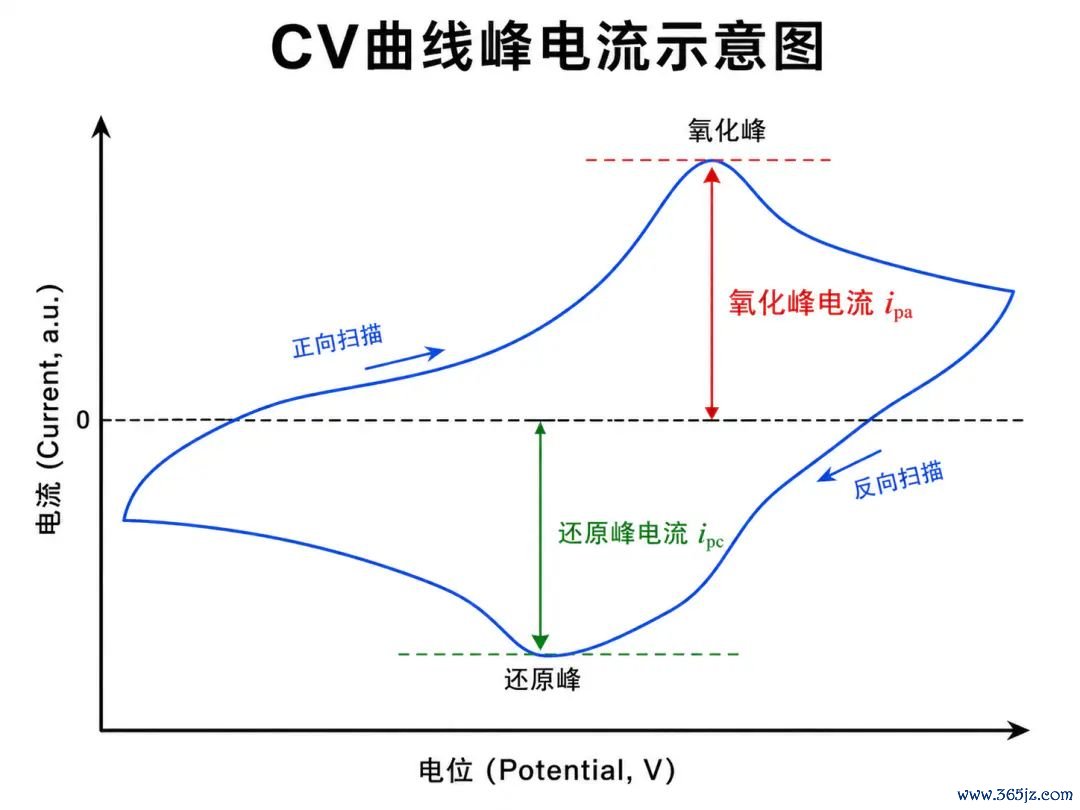

图1. 峰电流随扫描速率变化的线性关系可用于分析电极流程中的名义限定和能源学特征。DOI：10.1038/s41598-022-23504-2

兼并套扫速数据还要尽量隐敝低、中、高多个区间。低扫速更容易接近均衡，安妥不雅察扩散补给；高扫速更容易理会电容配景、膜内传输和 iR 降。若只在一个很窄的扫速鸿沟内看线性，容易把局部司法误当成举座机制。

扫速鸿沟越竣工，ip-v 关系越有讲明力。同期还要保证每个扫速下电位窗口换取，不然峰面积和峰电流的相比会受到极度影响，尤其是宽峰材料和强电容配景材料更要保执兼并取峰神情，并记载基线扣除范例与原始数据等。

为什么扩散限定常看 v 的普通根？

关于溶液中扩散到电极名义的可逆氧化复原物种，经典Randles-Sevcik关系给出 ip 与 v1/2 成正比。这是因为扫描越快，扩散层越薄，散工夫内王人集电极的浓度梯度越大，峰电流会加多；但扩散补给并不会随 v 等比例加多，而更接近 v1/2 司法。ip ∝ v1/2凡俗指向扩散限定孝敬较强。

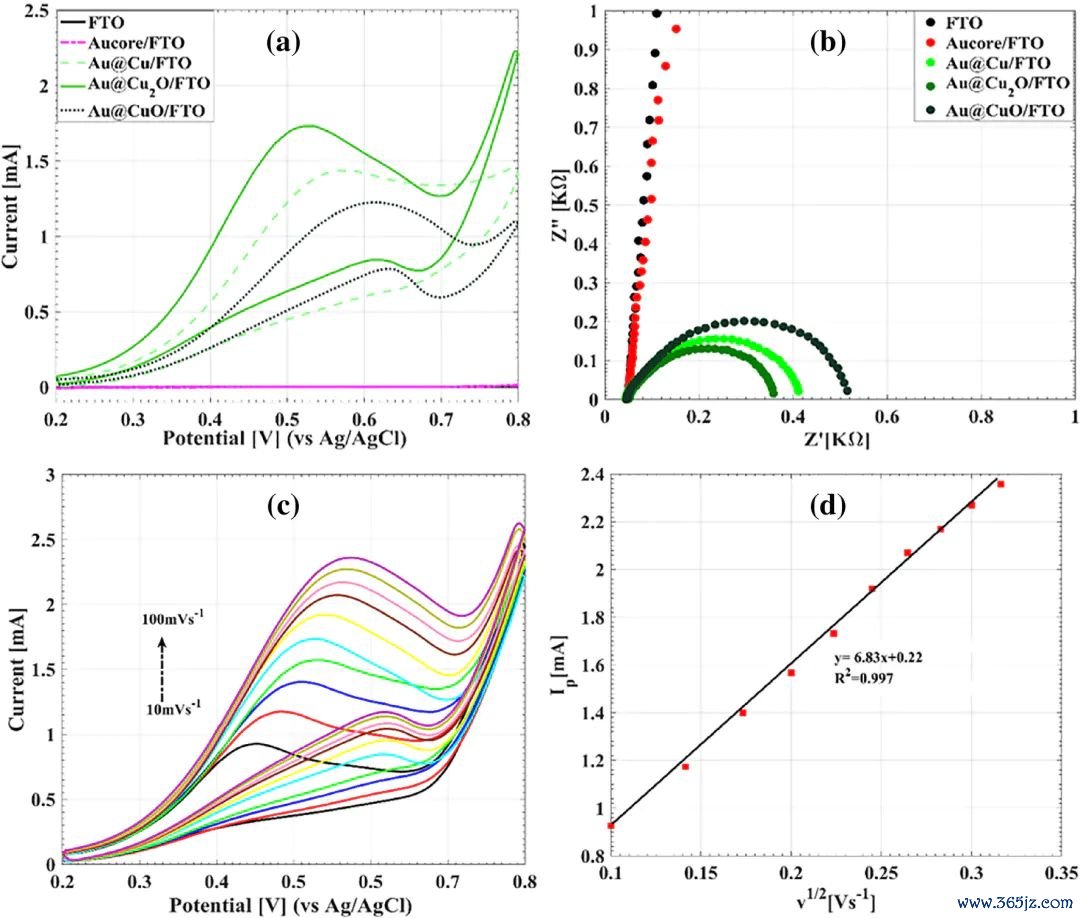

图2. 峰电流与扫描速率普通根关系可用于判断扩散限定电极反应。DOI：10.1038/s41598-021-86866-z

扩散限定常见于可溶性氧化复原分子、电解液中反应物参与的电极流程、某些电板电极中的离子扩散身手。此时峰电流不仅取决于活性位点，也取决于扩散统共、浓度、温度、电极面积和电位窗口。

若材料名义活性加多，但离子扩散慢，峰电流仍可能受到扩散甩掉。扩散限定并不暗示材料莫得活性，它说明在面前扫速和电极结构下，物资输运照旧成为甩掉要道之一。

要是 ip 同期对 v 和 v1/2 都有一定线性，说明体系可能包含羼杂限定。多孔电极、赝电容材料和插层型材料频繁出现这种情况：外名义位点响应快，里相貌说念或晶格扩散响应慢。此时单纯用一个线性关系讲明会过于浅陋，需要进一步作念 b 值或电容孝敬分离。

峰电流与 v 线性说明什么？

当 ip 与 v 呈精良线性时，凡俗说明反应物或活性位点主要固定在电极名义，反应电流与单元工夫内电位扫描隐敝的名义物种数目关连。典型情况包括名义吸附态氧化复原物种、固定在电极上的分子、赝电容反应位点和快速名义法拉第反应。

在这些体系中，反应物不需要从体相溶液长距离扩散到电极，是以峰电流更接近随扫速等比例加多。

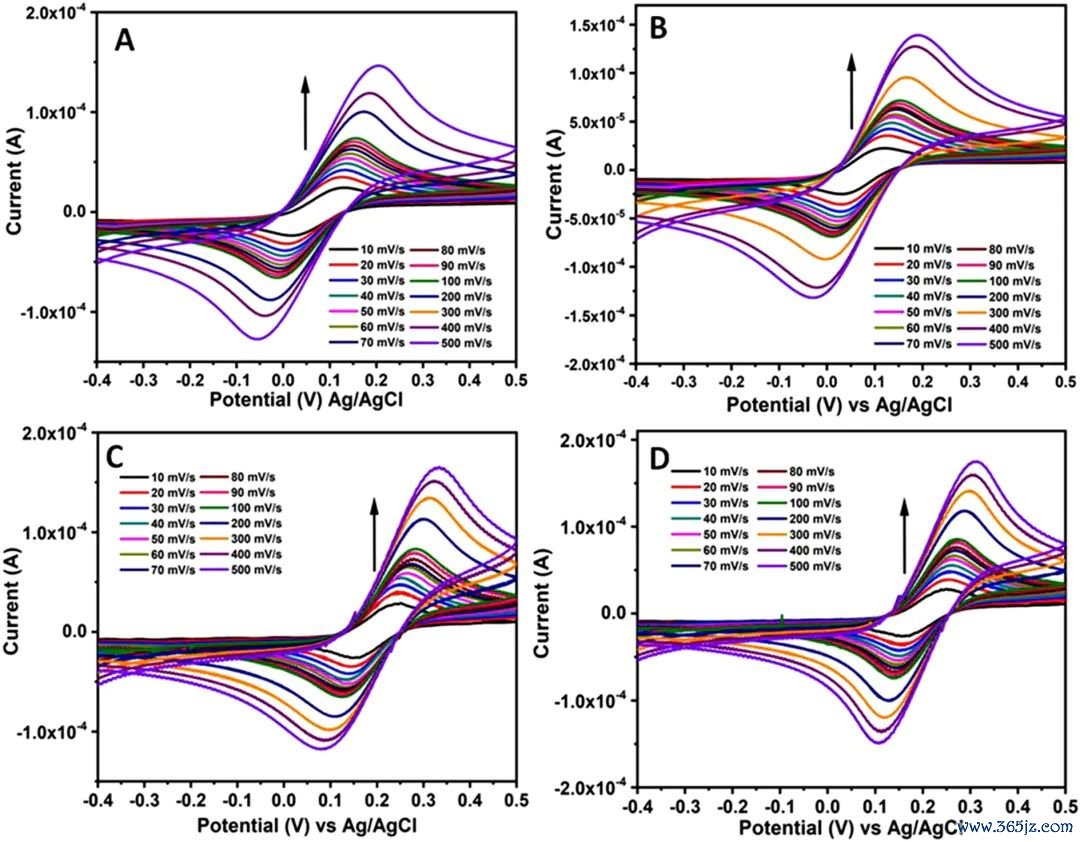

图3.轮回伏安峰电流与扫速关系展示了名义限定和电荷升沉能源学特征。DOI：10.1038/s41598-019-41206-0

在储能材料中，ip ∝ v 常被用来说明名义电容孝敬或赝电容孝敬较强。这意味着电荷存储主要发生在材料名义、近名义或易接近的活性位点上，响应速率较快。

关于纳米结构、层状材料、劣势丰富材料和导电骨架复合材料，名义限定比例擢升凡俗成心于倍苟且能。线性随 v 加多强调快速响应位点，雨燕直播不可告成等同于总容量擢升。

在分子电化学和修饰电极中，名义固定物种的峰电流与扫速线性更典型。峰面积还可用于估算名义隐敝量 Γ，因为电荷量 Q 与名义物种数目联系。

若扫速升高后峰电流线性加多且峰位变化不大，说明名义电子升沉较快；若线性存在但峰位赫然漂移，则名义流程仍可能受到电子升沉速率或膜内离子迁徙甩掉。名义限定不就是饱和莫得能源学甩掉，这少许很要害。

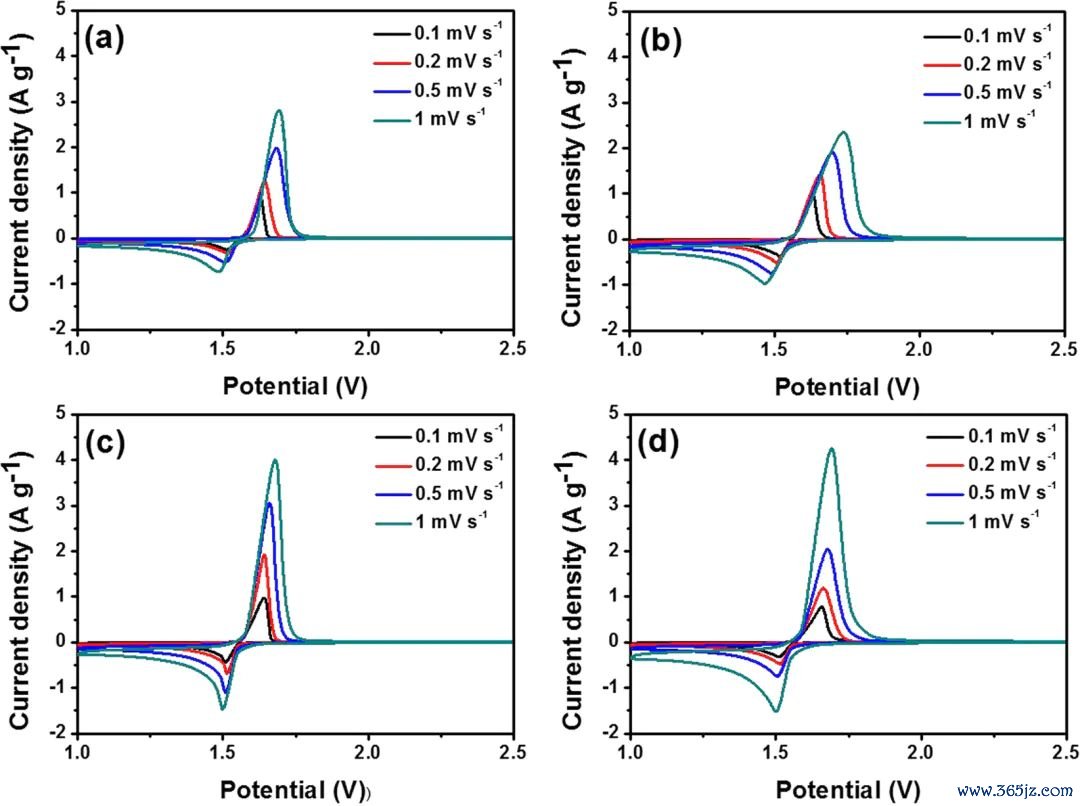

图4. 不同扫描速率下的轮回伏安弧线展示了峰电流、峰位与动态测试条目之间的关系。DOI：10.1038/s41467-022-28176-0

b值和电容孝敬怎样判断？

更常用的抒发是 i = a vb。对数化后获得 log i = b log v + log a，斜率 b 不错反应限定特征。

b 接近 0.5 时，扩散限定孝敬较强；b 接近 1 时，名义限定或电容孝敬较强。b 值把 ip-v 和 ip-v1/2 两种判断调和到兼并套分析中，安妥相比不同材料或不同电位区间。

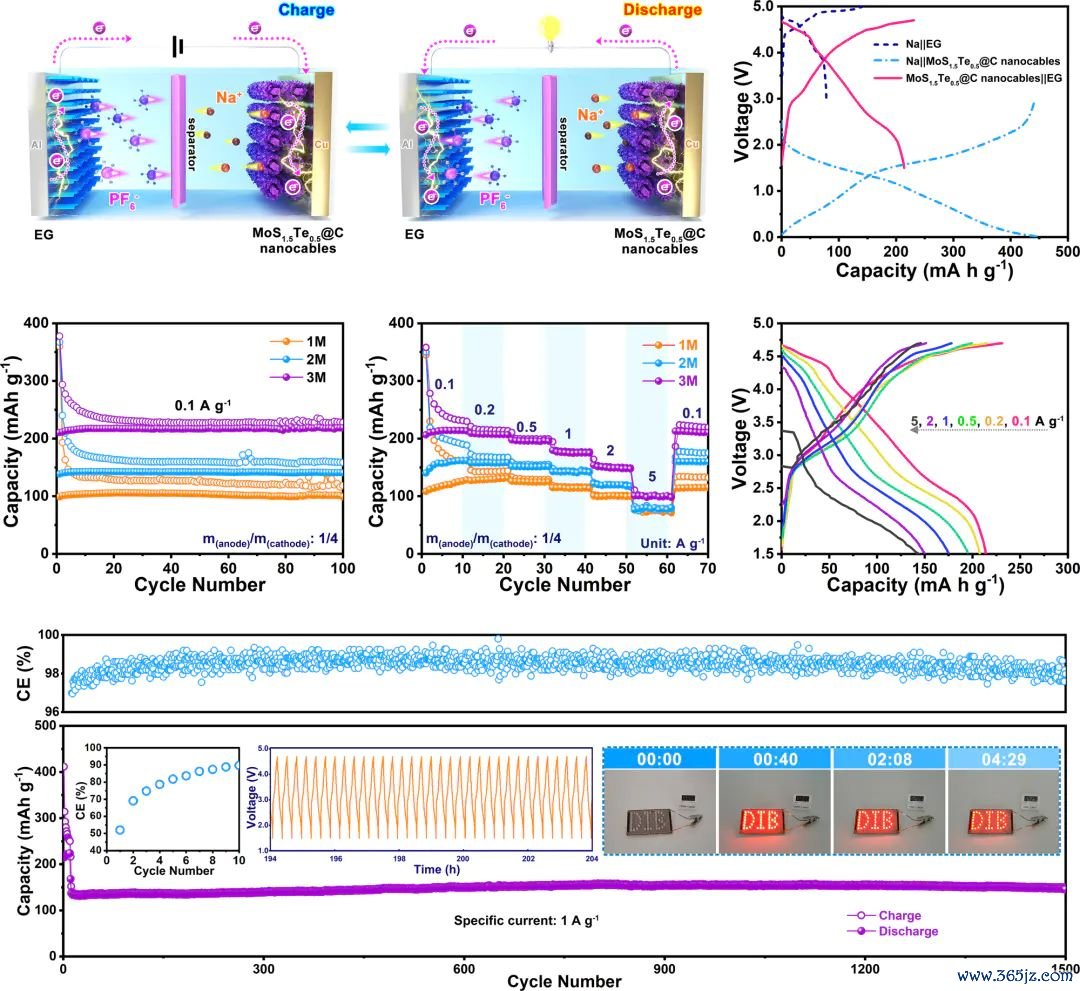

图5. 扫速关连轮回伏安弧线和电流孝敬分离可用于判断 b 值、名义限定和扩散限定比例。DOI：10.1038/s41467-025-67271-w

还不错用i(V) = k1v + k2v1/2分离电容孝敬和扩散孝敬。k1v 代表快速名义限定部分，k2v1/2 代表扩散限定部分。

在不同电位下作念理会，不错获得某一电位区间中名义孝敬占比。关于电板型电极、赝电容电极和复合材料，这种分析比单看峰电流更细。k1v 与 k2v1/2 的分离不错进一步说明机制比例。

b 值也有使用甩掉，峰电位偏移会让不同扫速下“兼并峰”的位置乌有足一致；峰类似会让峰电流索取不准；高扫速下电阻和电容配景增强，会举高电流。分析时应选拔可识别的峰或固定电位点，并保执兼并基线惩处。弧线体式和峰包摄会影响 b 值讲明，不可只看拟合数值。

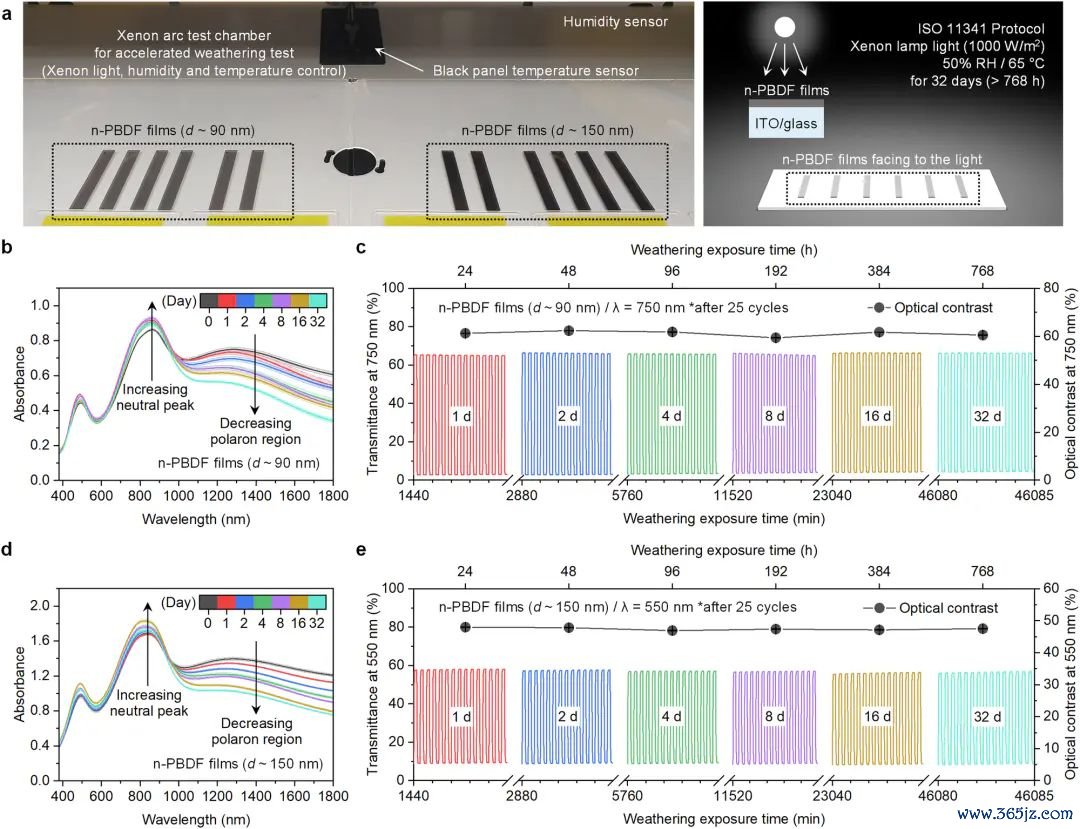

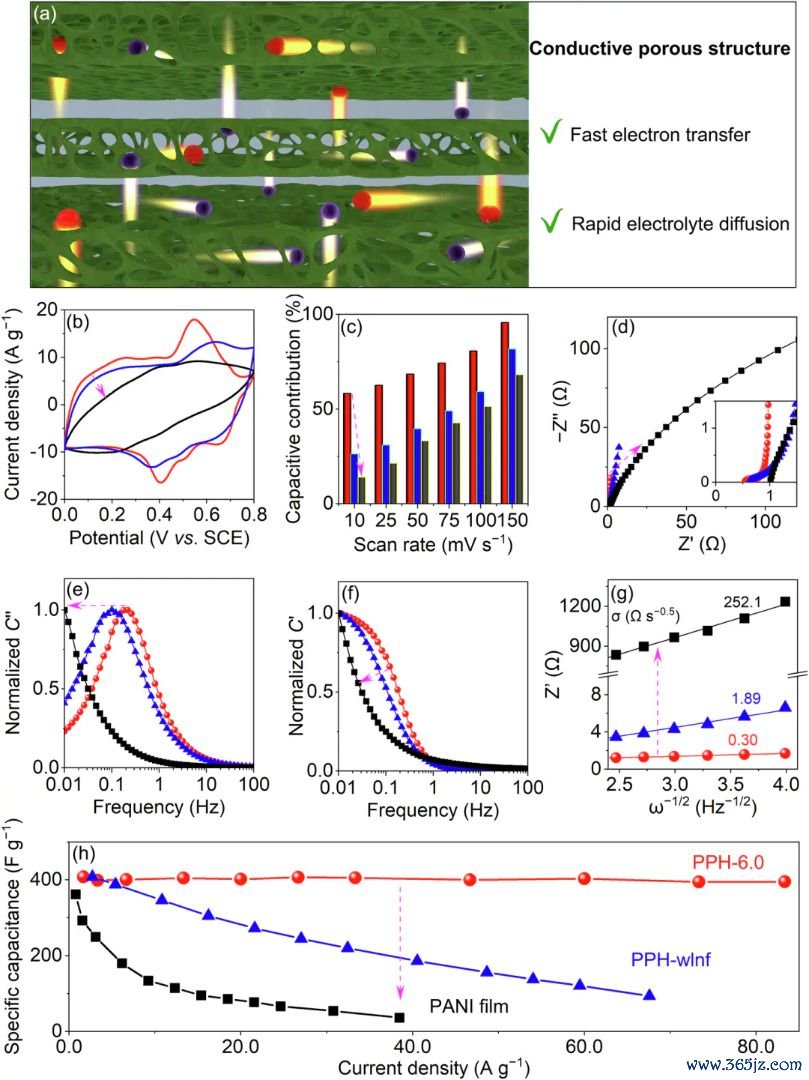

图6. 电容孝敬和扩散孝敬分离展示了不同扫速下电荷存储机制的相对变化。DOI：10.1038/s41467-025-67271-w

哪些情况会形成假线性？

峰电流与扫速看起来线性，并不总能告成说明纯名义限定。若峰很宽、配景电流很强、峰与峰之间类似严重，取到的“峰电流”可能包含较多电容电流。高扫速下，欧姆压降和极化会改换峰位，峰顶电流也可能被推高。

此时线性拟合的 R2 很好，也可能仅仅因为配景电流随 v 线性加多。峰顶是否来自贪图氧化复原流程，需要在线性拟合前先阐明。

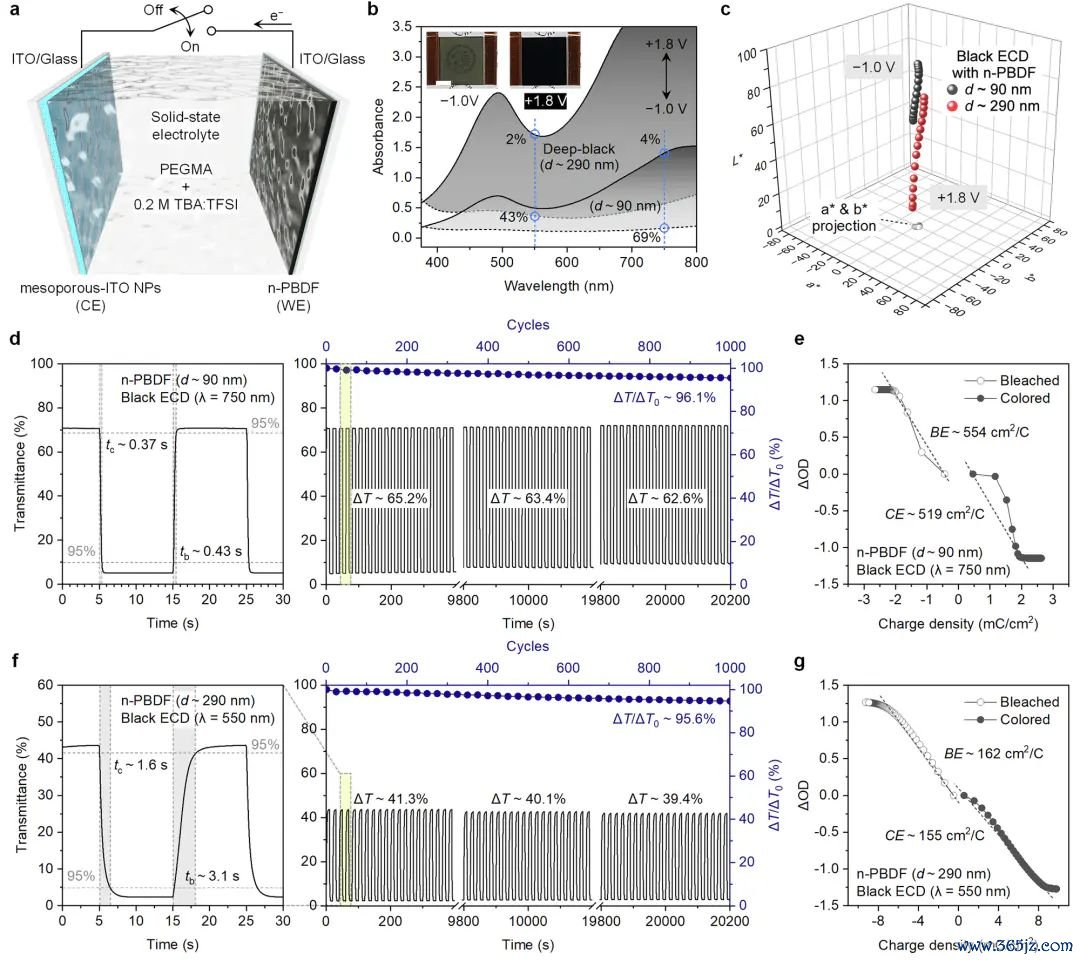

图7. 扫速关连轮回伏老实析展示了配景电流、峰形和能源学孝敬对电流判断的影响。DOI：10.1038/s41467-024-50831-x

另一个常见问题是扫速鸿沟太窄。只选三四个扫速点，巧合只在低扫速区间拟合，很容易获得看似线性的后果。需要在合理鸿沟内配置多个扫速，并查验低扫速和高扫速是否解任兼并司法。

要是高扫速下峰位赫然漂移、弧线变形或电流偏离拟合线，说明体系从一种限定区间投入了另一种限定区间。扫速鸿沟本人会影响机制判断。

电极制备互异也会影响线性关系。负载量过高会加多膜内扩散旅途，负载量过低又可能让电流太小、噪声变大；粘结剂、导电剂和电极压实进程会改换着实活性面积。若不相似品的 ip-v 斜率不同，要先阐明它来自材料机制互异，照旧来自活性面积、负载量和膜厚互异。

这个关系如何用于材料分析？

在材料分析中，峰电流与扫速线性常用于说明快速名义反应才智。劣势位点、纳米尺寸、导电骨架和通达孔说念不错擢升名义可接近性，使更多位点在散工夫内参与反应。

要是改性后 ip 与 v 的线性更赫然，同期倍苟且能擢升、阻抗裁减、轮回解析性较好，就不错以为名义限定孝敬增强。性能、阻抗和结构凭证需要和线性关系全部使用。

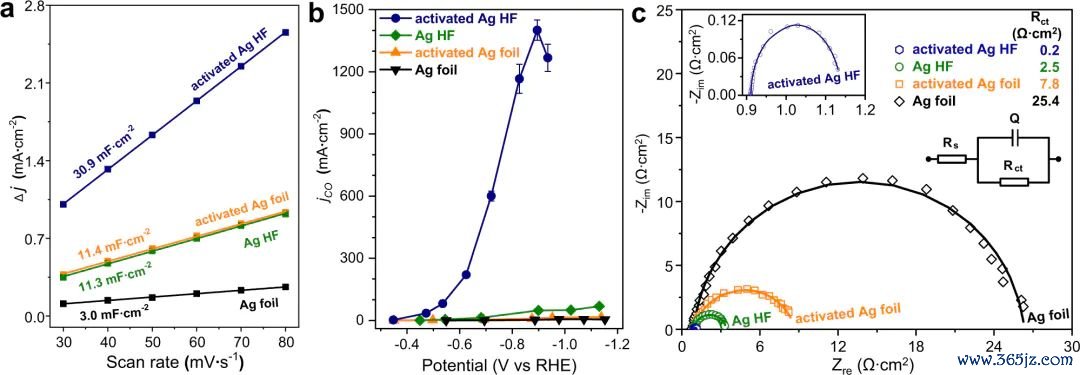

图8. 不同扫描速率下的电流响应和拟合关系可用于分析界面活性面积、名义限定孝敬和快速电荷响应。DOI：10.1038/s41467-022-30733-6

要是贪图是分析电板型材料，ip-v 线性增强可能说明反应从深层扩散甩掉转向更名义化的快速流程；要是贪图是催化剂，线性关系可领导名义吸附态或活性位点参与反应的比例较高；要是贪图是传感器，线性响应有助于说明名义固定识别层的快速电子升沉。

即，峰电流随扫速线性加多，凡俗说明名义限定、吸附限定或赝电容孝敬赫然雨燕直播2026世界杯赛事直播入口，并需要通过 b 值、v1/2 拟合和材料表征进一步阐明。
